基础系统

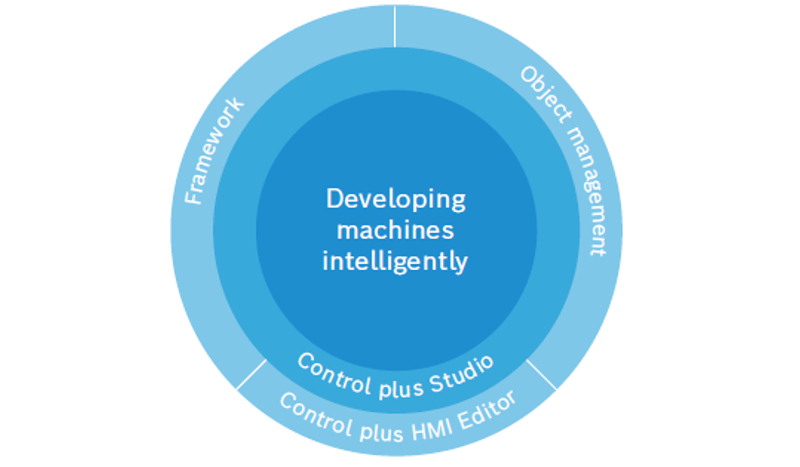

Control Plus基础授权包

包含：兼容多种品牌控制器的编程工具，操作简便的HMI界面开发工具，标准的程序框架，丰富的对象库调用，预设的人机界面功能和控件，常用的App功能。

Control Plus标准的程序框架

Control Plus标准的程序框架是用于控制技术和人机界面的标准化的编程框架。

程序框架包含：

• 运行模式管理
• 手动功能和互锁条件
• 报警管理
• 现场总线诊断
• 步进链管理和诊断
• 通信功能等功能

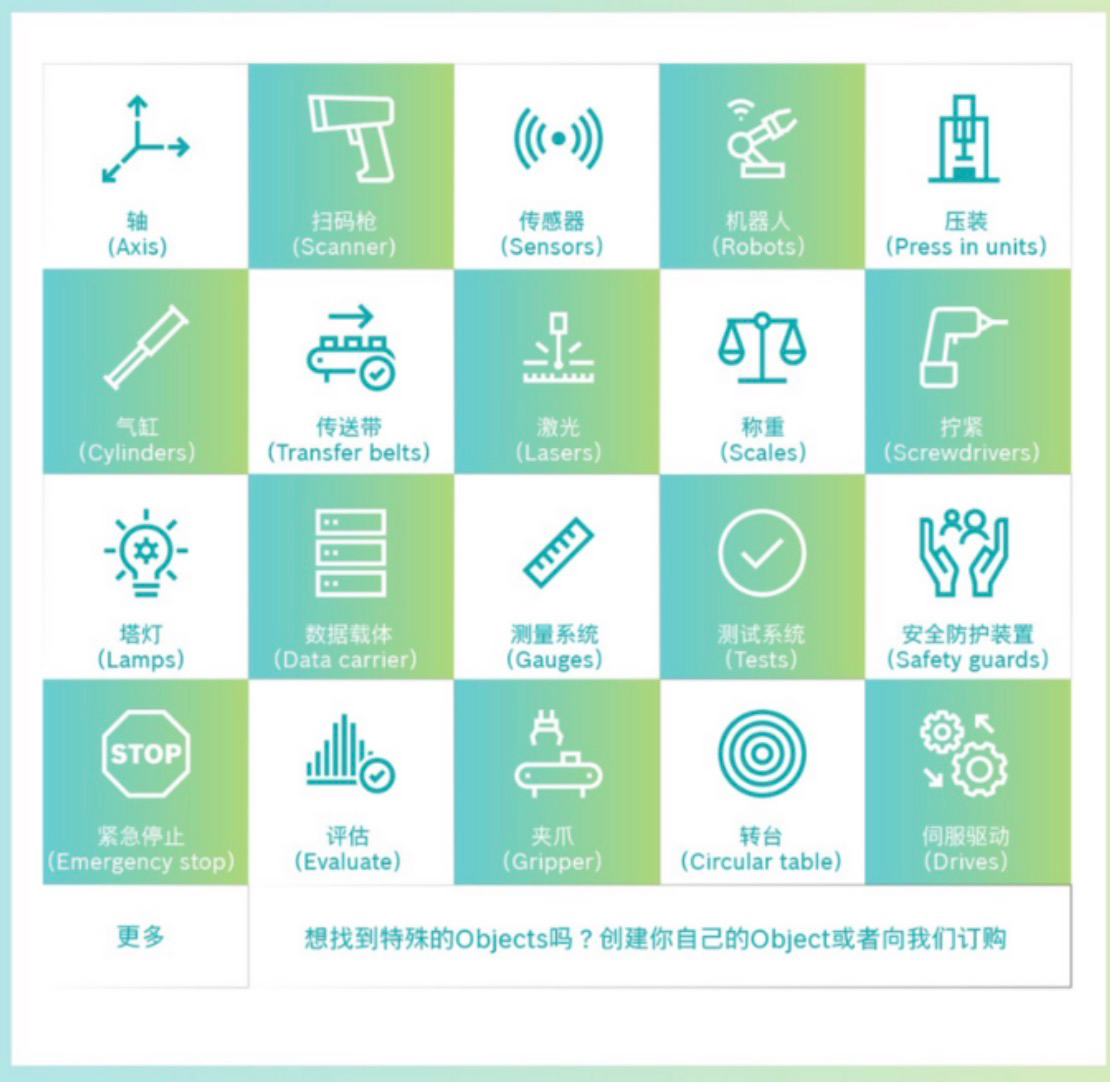

丰富对象库调用

Control Plus标准的对象库包含了1000多种主流的常用元器件，并且还在不断的丰富中。

预设的人机界面功能和控件

部分功能展示：

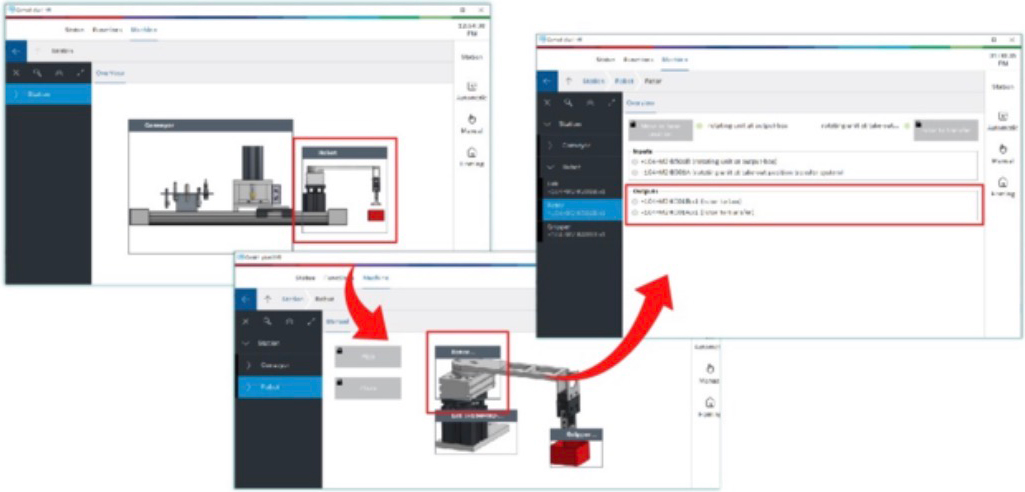

• 图片导航
  通过点击触摸屏显示的设备模型图片，即可跳转至相应元器件的页面，实现HMI操作界面的快速跳转，简化操作流程。

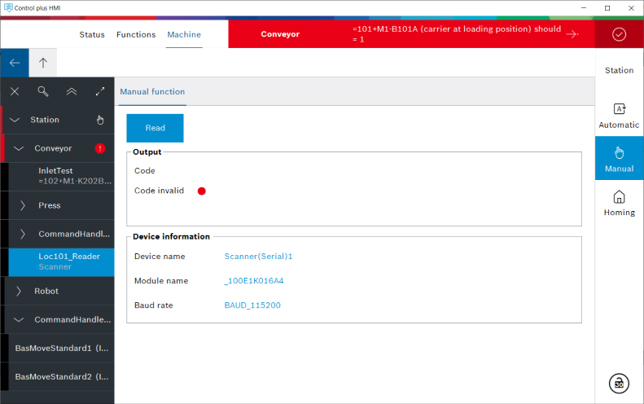

• 报警信息快速定位
  发生报错的模块会在model tree上自动标识并可有图片提示。

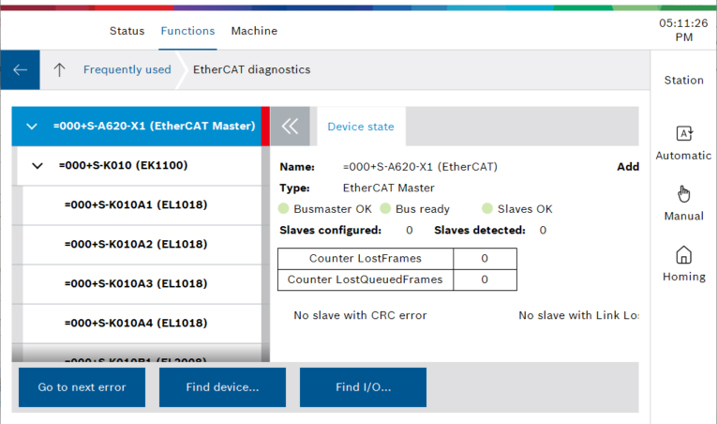

• 总线诊断
  实时监控现场总线上各个硬件的状态，帮助用户实现快速故障诊断。

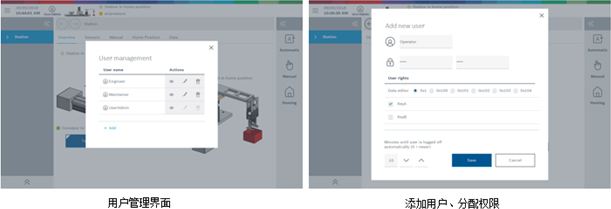

• 用户管理
  简单便捷的操作权限管理，包括添加、编辑、删除用户及权限分配，可对控件操作、参数更改、界面显示等权限进行管理。

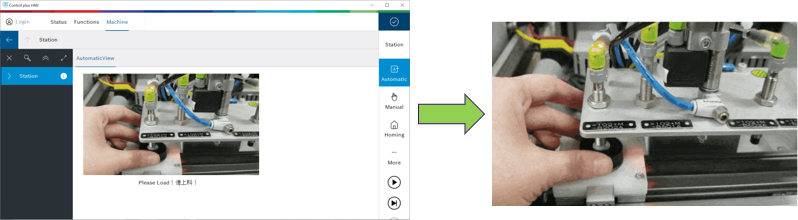

• 动态作业指导
  可使用图片、动画等多媒体内容对作业内容进行可视化指导。

注：以上展示的部分功能由多个控件组合实现，需在CPS中配置实现

常用的APP功能

包括部件计数器、事件记录器、班次管理器

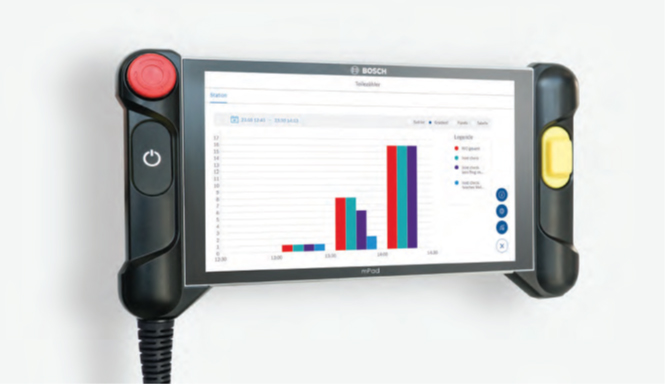

• 部件计数器Part Counter
  （1）自动记录生产数据
  （2）统计产品不良原因
  （3）HMI可视化呈现数据，实时监控生产状况，如目标与实际产量曲线图、生产数据统计排名等

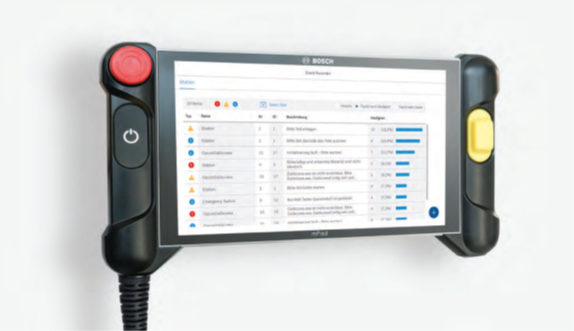

• 事件记录器Event Recorder
  （1）实时记录设备运行信息，包括错误、警告、提示
  （2）记录的事件可以按不同方式显示，如发生最频繁的前10个事件，便于现场人员找到并处理最常见的错误

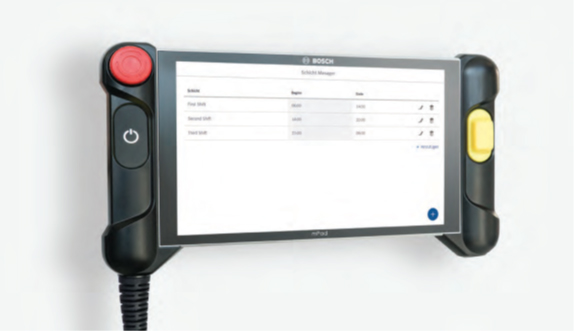

• 班次管理器Shift Manager
  （1）班次数据设定，便于与其他App联合使用(比如Part Counter)，用于每个班次的生产历史数据分析

Control Plus基础授权分为S、M、L三个等级，需根据选用的控制器类型进行选择，详情配置可参考硬件介绍部分

S、M、L三个等级的型号和订货号如下：
Control Plus V2-License S
订货号: 3800.590.165
型号: NXA-LC-CP-S-V2
Control Plus V2-License M
订货号: 3800.590.166
型号: NXA-LC-CP-M-V2
Control Plus V2-License L
订货号: 3800.590.155
型号: NXA-LC-CP-L-V2
